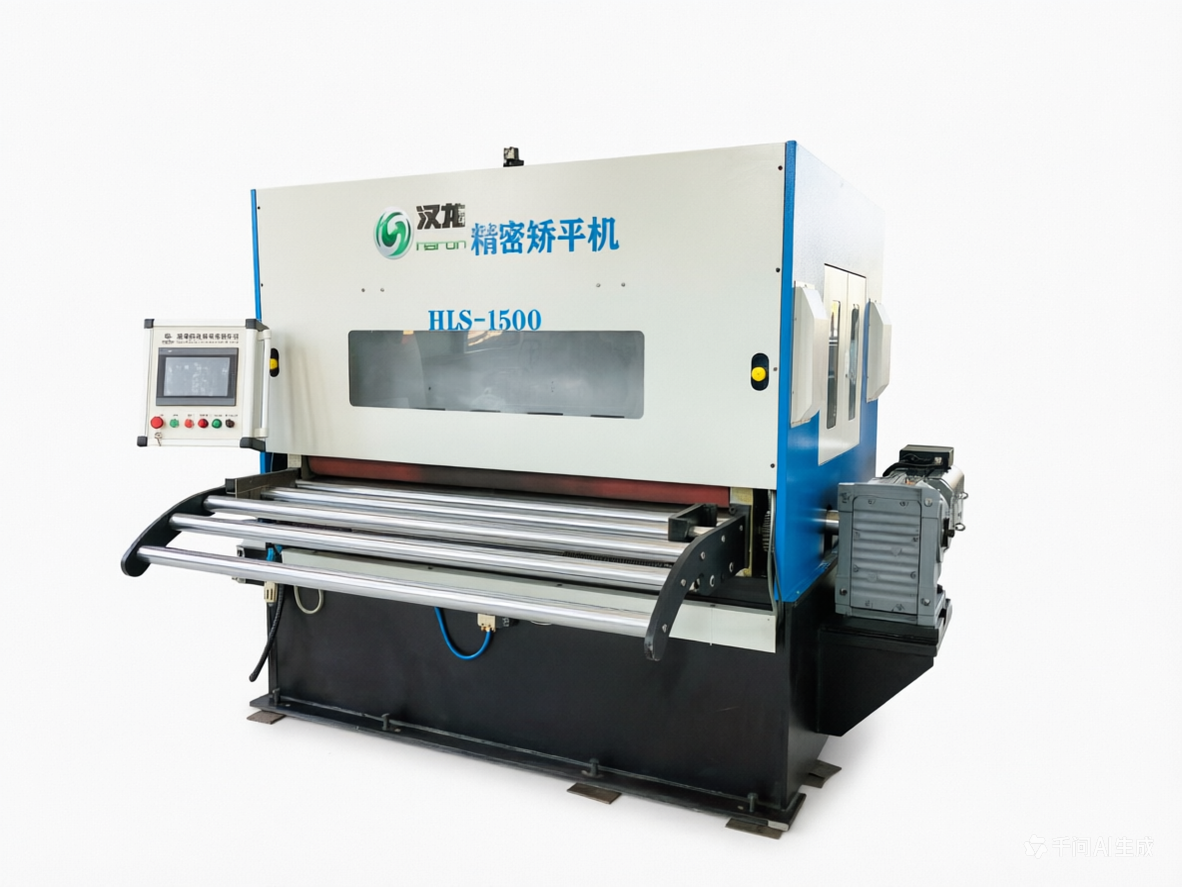

卷料矯平激光切割生產線
您的位置： 網站首頁 /產品展示 /卷料矯平激光切割生產線
-
產品詳情
本機配備13根校平輥（上6下7），上輥安裝在剛性滑塊上，通過兩對螺桿副實現升降與傾斜，可手動單面調整校平間隙與傾角，形成諧波衰減矯直，提升校平質量。
設備采用齒輪傳動，下輥為主動輥，由電機帶動齒輪減速機，經齒輪分動驅動校平輥，保證校平精度，延長設備使用壽命。
一、 設備環境條件
1、工作電源：380V±10% , 50HZ±10%的三相交流電；
2、環境溫度：-5～45攝氏度；
3、相對濕度：小于80%。
4、壓縮空氣壓力：≥0.4MPa
5、機組方向：客戶指定
二、 四重13輥矯平機簡述

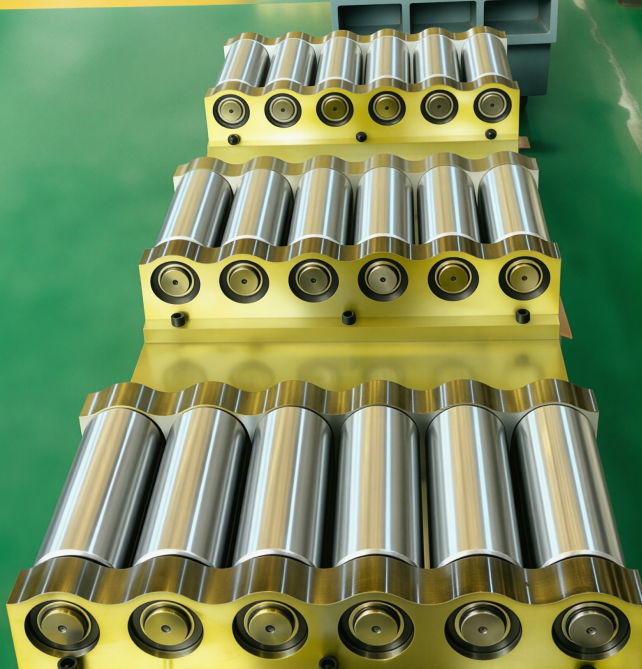

該機13根校平輥組成。校平輥上輥6根、下輥7根，校平機上輥固定在一剛性滑塊上，滑塊分別由兩對螺桿副帶動其升降及傾斜，以改變其校平間隙和校平傾角，即:上下工作輥形成諧波衰減性矯直，提高板材的校平質量。間隙與傾角手動單面調整。齒輪傳動，下輥為主動輥，保證校平精度，提高產品使用壽命，其傳動順序為:電機帶動齒輪減速機，經過齒輪分動傳遞到校平輥。
三、 矯平機主要技術參數
1、精校平:軸徑φ60mm精磨，表面電鍍處理，共13根輥軸:上6下7，上下軸各1組壓制結構。
2、墻板:50mm。
3、校平軸:40cr調質淬火處理，硬度HRC55-58。
4、校平軸驅動方式:側面齒輪聯動，齒輪精磨加工精度±0.02。
5、送料精度:±1mm。
6、校平軸調節方式:手輪調整，操作簡單。
7、調節顯示:數顯百分表指示。
8、驅動電機:5.5KW三相異步電機(匯川品牌)。
9、傳動方式:K系列減速機+齒輪。
10、底架結構:100*100+150*100方管焊接。
11、工作臺固定高度630mm，高度可調±100mm。
12、接線方式:航空插頭。
四、 標準配置表
序號 | 名稱 | 品牌 |
1 | 減速機 | 浙江午馬 |
2 | 軸承 | 哈瓦洛 |
3 | 主電機 | 山東榮成 |
4 | 升降減速機 | 上海玖恒 |
5 | 斷路器 | 西門子 |
6 | 接觸器 | 西門子 |
7 | 控制按鈕 | 西門子 |
